OneShot Fiber Macro 45 – Macro-fibre structurelle pour le renforcement du béton

OneShot Fiber Macro 45 est une macro-fibre structurelle de 45 mm de long, fabriquée en polypropylène et conçue pour le renforcement structurel du béton.

Les fibres sont incorporées directement dans le béton frais. Lors du malaxage, des dizaines de milliers de fibres sont réparties dans tout le volume du béton, le renforçant ainsi sur toute sa section transversale plutôt que sur un seul plan comme le font les treillis métalliques traditionnels.

Avec une conception et un dosage appropriés, OneShot Macro 45 peut également convenir pour remplacer partiellement ou totalement les treillis d’armature secondaires en acier, en particulier dans les dalles en béton reposant sur le sol.

L’un des principaux avantages de ce système est qu’il permet de simplifier considérablement les travaux de bétonnage : il n’est plus nécessaire de transporter, de couper, d’attacher ou de positionner des treillis métalliques sur des entretoises.

Comment fonctionnent les macrofibres structurelles ?

Le béton lui-même présente d’excellentes performances en compression, mais est nettement plus fragile en traction.

Lorsqu’une fissure se forme dans le béton, des macrofibres correctement réparties comblent cette fissure. Les fibres maintiennent une liaison entre les deux côtés de la fissure et contribuent à transférer les charges d’un côté à l’autre.

C’est ce qui distingue les macrofibres structurelles des microfibres classiques.

OneShot Macro 45 est non seulement conçu pour réduire les fissures de retrait précoces dans le béton frais, mais contribue également à la résistance à la charge du béton durci après l’apparition de fissures.

Plus de 45 000 fibres par kilogramme

Selon la fiche technique du fabricant, 1 kilogramme de OneShot Fiber Macro contient plus de 45 000 fibres individuelles.

Lorsqu’elles sont correctement mélangées, les fibres forment un système d’armature tridimensionnel dans tout le volume du béton.

Il s’agit là d’une différence majeure par rapport aux treillis métalliques traditionnels.

Les treillis métalliques sont positionnés dans un plan défini au sein du béton, tandis que les macrofibres sont réparties sur l’ensemble de la section transversale.

Où peut-on utiliser OneShot Macro 45 ?

OneShot Macro 45 peut être utilisé dans un large éventail d’applications du béton, notamment :

• les sols de garage
• allées
• les terrasses
• les trottoirs et les allées
• surfaces en béton de cour
• béton de fondation
• chapes et dalles de fondation
• surfaces en béton agricoles
• sols industriels
• chaussées en béton
• éléments préfabriqués en béton
• béton projeté
• surfaces en béton soumises à des charges élevées

Le dosage correct doit toujours être déterminé en fonction de la conception de l’ouvrage, de l’épaisseur de la dalle, des conditions d’appui et des charges prévues.

Peut-il remplacer le treillis métallique ?

Dans certaines dalles en béton, oui.

L’une des principales applications des macrofibres structurelles est le remplacement partiel ou total de l’armature secondaire dans les dalles en béton posées sur sol.

Parmi les exemples typiques, on peut citer, à condition qu’elles soient correctement conçues :

• sols de garage
• allées
• les terrasses
• dalles de cour
• allées piétonnes
• sols d’ateliers
• sols agricoles ou industriels

Cependant, les macrofibres ne constituent pas un substitut universel à toutes les armatures en acier.

Dans les poutres, les dalles suspendues, les poteaux, les poutres annulaires, les porte-à-faux, les linteaux ou toute autre structure porteuse, les armatures en acier prévues ne doivent pas être systématiquement remplacées par des macrofibres.

Des calculs structurels sont nécessaires dans tous ces cas.

Pourquoi cela facilite-t-il le bétonnage ?

Lorsque l’on utilise un treillis d’armature traditionnel, celui-ci doit être :

• transporté sur le chantier
• manipulé et déplacé
• découpé à la bonne dimension
• fixée si nécessaire
• posée sur des entretoises adaptées
• maintenus dans la bonne position pendant le coulage du béton

Les macrofibres, en revanche, sont mélangées directement au béton.

Une fois correctement réparties, les armatures se trouvent déjà à l’intérieur du béton, ce qui élimine l’étape distincte de pose du treillis.

Cela peut permettre de réaliser des économies significatives en termes de temps et de main-d’œuvre, en particulier sur les petits chantiers de bétonnage.

Elles ne rouillent pas

OneShot Macro 45 est fabriqué en polypropylène.

Le polypropylène ne se corrode pas ; les fibres ne sont donc pas endommagées par l’humidité, contrairement à l’acier.

Cela peut s’avérer particulièrement avantageux dans les environnements humides, pour les structures en béton en extérieur ou dans les applications où une exposition à long terme à la corrosion peut constituer un risque.

Selon la documentation technique du fabricant, les fibres présentent une absorption d’eau nulle et une résistance élevée aux alcalis.

Résistance élevée à la traction

D’après les données du fabricant, la résistance à la traction de OneShot Fiber Macro est de :

530–580 MPa

Son module d’élasticité est de :

7,5 GPa

Cette résistance élevée à la traction permet aux fibres de répartir les charges à travers les fissures qui se développent dans le béton.

L’objectif de ces fibres n’est pas de garantir que le béton ne se fissurera jamais, mais d’aider la structure à mieux résister une fois que des fissures sont apparues.

Résistance résiduelle vérifiée

L’un des indicateurs les plus importants de la performance du renforcement par fibres est le comportement du béton durci après la formation de fissures.

Celui-ci est mesuré, entre autres méthodes, par l’essai CMOD.

Le CMOD décrit le comportement du béton une fois qu’une fissure s’est formée et commence progressivement à s’ouvrir.

C’est là que les macrofibres structurelles prennent toute leur importance : les fibres qui traversent la fissure continuent de relier les deux côtés du béton.

C’est pourquoi les performances des macrofibres ne doivent pas être évaluées uniquement en fonction de leur longueur ou de leur résistance à la traction. Les performances résiduelles du béton renforcé de fibres sont tout aussi importantes.

Quel dosage est nécessaire ?

La plage de dosage générale spécifiée par le fabricant pour OneShot Fiber Macro est la suivante :

2 à 7 kg/m³ de béton

Dosage général :

3 kg/m³ de béton

Cela signifie que, selon l’utilisation prévue, plusieurs kilogrammes de fibres sont généralement nécessaires par mètre cube de béton.

Toutefois, le dosage ne doit pas être déterminé uniquement en fonction du volume de béton.

Les facteurs à prendre en compte sont notamment :

• l’épaisseur de la dalle de béton
• la classe de béton
• la conception du sol ou de la couche de fondation
• la charge prévue
• les charges ponctuelles
• l’espacement des joints
• les dimensions de l’ouvrage
• le rôle structurel que le renforcement par fibres est censé remplir

Plus les exigences structurelles sont élevées, plus il est important de déterminer avec précision le dosage correct.

Comment doit-il être incorporé au béton ?

OneShot Macro 45 peut être ajouté directement au béton.

Dans la production de béton prêt à l’emploi, les fibres peuvent être ajoutées pendant le processus de malaxage.

Pour le bétonnage sur chantier, dans des conditions appropriées, les fibres peuvent également être ajoutées directement au béton frais dans la bétonnière.

La principale exigence est de veiller à ce que les fibres soient réparties uniformément dans l’ensemble du volume de béton.

L’objectif n’est pas d’obtenir de fortes concentrations de fibres dans certaines zones, mais de créer un renforcement fibreux uniforme dans l’ensemble du béton.

À des dosages plus élevés, les fibres peuvent affecter la maniabilité du béton frais ; il peut donc s’avérer nécessaire d’ajuster en conséquence la composition ou la consistance du béton.

Ce ne sont pas des microfibres

Il est important de faire la distinction entre les microfibres et les macrofibres structurelles.

Ces deux produits sont conçus pour des usages différents.

Les microfibres sont généralement très fines et courtes. Elles sont principalement utilisées pour réduire les fissures de retrait plastique en début d’âge dans le béton frais.

OneShot Macro 45, en revanche, est une macrofibre structurelle de 45 mm de long.

Son objectif est d’améliorer le comportement structurel du béton durci et de favoriser le transfert des charges à travers les fissures.

C’est pourquoi le dosage et les applications de ces deux types de fibres diffèrent considérablement.

Principales caractéristiques techniques de OneShot Fiber Macro 45

Matériau : polypropylène

Longueur des fibres : 45 mm

Épaisseur : 0,7 mm

Résistance à la traction : 530–580 MPa

Module d’élasticité : 7,5 GPa

Densité : 0,90–0,92 g/cm³

Point de fusion : 168 °C

Absorption d’eau : nulle

Résistance aux alcalis : élevée

Nombre de fibres : plus de 45 000 pièces/kg

Plage de dosage recommandée par le fabricant : 2–7 kg/m³

Conditionnement : 1 kg

Les caractéristiques techniques ci-dessus sont indiquées dans la fiche technique du produit OneShot Fiber Macro du fabricant.

À quoi faut-il veiller lors du coulage du béton ?

Le renforcement par macro-fibres ne peut pas compenser une structure en béton mal conçue ou mal construite.

Pour obtenir un bon résultat final, les éléments suivants restent essentiels :

• une couche de fondation correctement préparée et compactée
• une qualité de béton appropriée
• une épaisseur de dalle correcte
• une conception adéquate des joints
• une mise en œuvre et une finition professionnelles
• un compactage adéquat
• un durcissement adéquat

Le renforcement par fibres fonctionne correctement lorsque ces exigences de base sont également respectées.

Le béton peut tout de même se fissurer

Il est important de comprendre qu’aucun système de renforcement du béton ne peut garantir un béton totalement exempt de fissures dans toutes les conditions.

Le béton se rétracte naturellement, et des fissures peuvent apparaître sous l’effet de diverses charges et mouvements.

L’objectif d’un renforcement par macrofibres correctement conçu n’est pas nécessairement d’empêcher la formation de chaque fissure.

Son rôle principal est d’aider à contrôler la largeur des fissures, d’influencer leur propagation et d’améliorer la capacité portante du béton après l’apparition des fissures.

Quand faut-il faire appel à un ingénieur en structure ?

Pour les dalles en béton simples reposant sur le sol, il est souvent possible de déterminer un dosage général de macrofibres.

Toutefois, des calculs structurels sont nécessaires en cas de charges plus élevées, de conceptions structurelles inhabituelles ou de structures porteuses.

Il est particulièrement recommandé de consulter un ingénieur en structure pour :

• les sols industriels à forte sollicitation
• des charges par essieu élevées
• les zones situées sous des systèmes de rayonnages
• des charges ponctuelles élevées
• les dalles suspendues
• poutres
• piliers
• structures en porte-à-faux
• murs de soutènement
• toute structure dans laquelle l’armature en acier assure une fonction porteuse principale

Résumé

OneShot Fiber Macro 45 est une macro-fibre structurelle en polypropylène haute performance de 45 mm qui se répartit dans tout le volume du béton et contribue à combler les fissures et à transférer les charges.

Ses principaux avantages sont les suivants :

• facilité de mélange directement dans le béton
• plus de 45 000 fibres par kilogramme
• répartition sur toute la section transversale du béton
• aucune corrosion
• haute résistance à la traction
• résistance aux environnements humides et alcalins
• réduction potentielle des travaux de mise en place des treillis d’armature
• avec une conception adéquate, possibilité de remplacer l’armature secondaire dans les dalles en béton reposant sur le sol

OneShot Macro 45 peut constituer une excellente solution si vous recherchez une technologie d’armature du béton plus simple, plus rapide et plus moderne comme alternative aux treillis métalliques traditionnels.

Informations

• Certificat CE OneShot
• Déclaration de performance OneShot
• Catalogue OneShot
• Rapport d’essai de type OneShot Macro 45

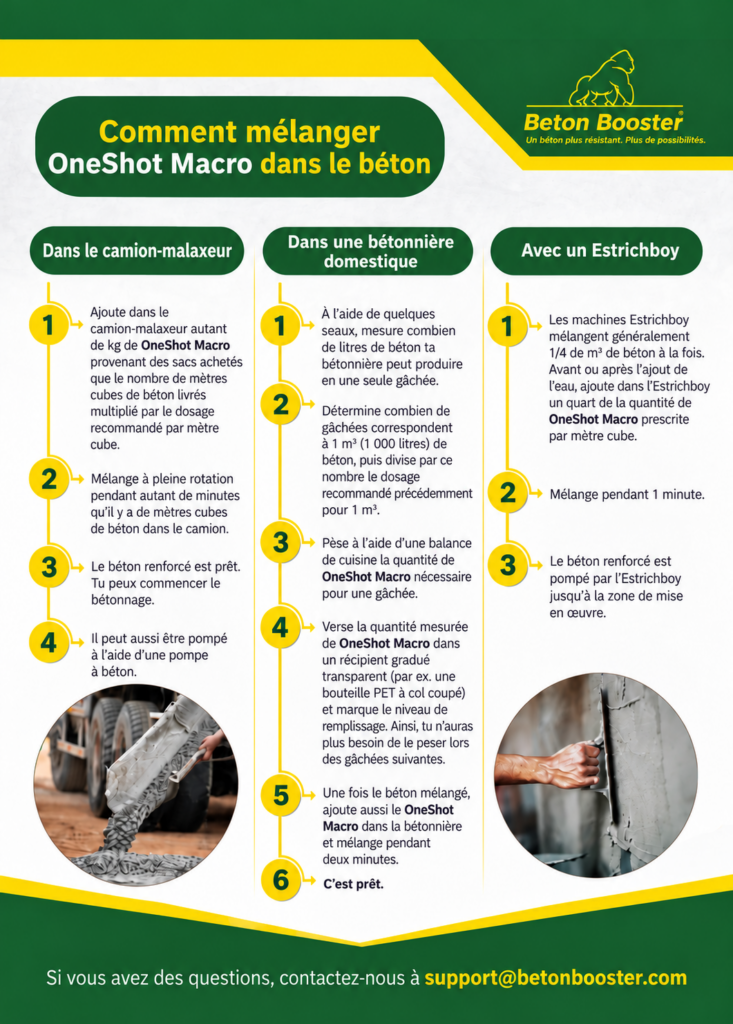

Infographie étape par étape sur le mélange des fibres macro
